Прошивка Arduino Pro Mini программатором CH341A
Используемые компоненты:
Скачать драйвера для CH341A: https://4pda.to/forum/index.php?showtopic=884713&st=700#entry79071908
Инструкция step by step:
- Установить драйвера для CH341A по ссылке https://4pda.to/forum/index.php?showtopic=884713&st=700#entry79071908

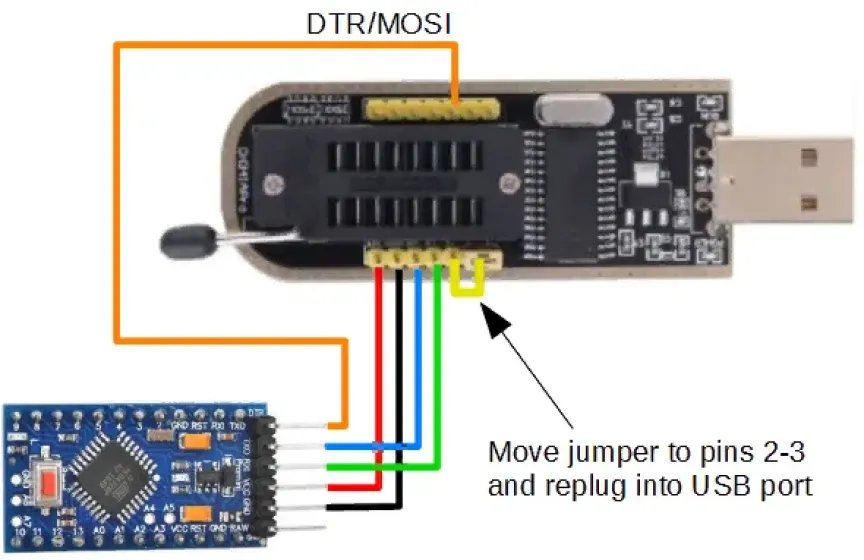

- Подключить Arduino Pro Mini к программатору по следующей схеме:
| Arduino Pin | CH341A Pin |
|---|
| GND | GND |
| VCC | 5V |
| RX | TXD |
| TX | RXD |
| DTR | MOSI |
Замкнуть перемычкой пины 2 и 3 на программаторе.
++++
- Подключить программатор по USB к компьютеру.

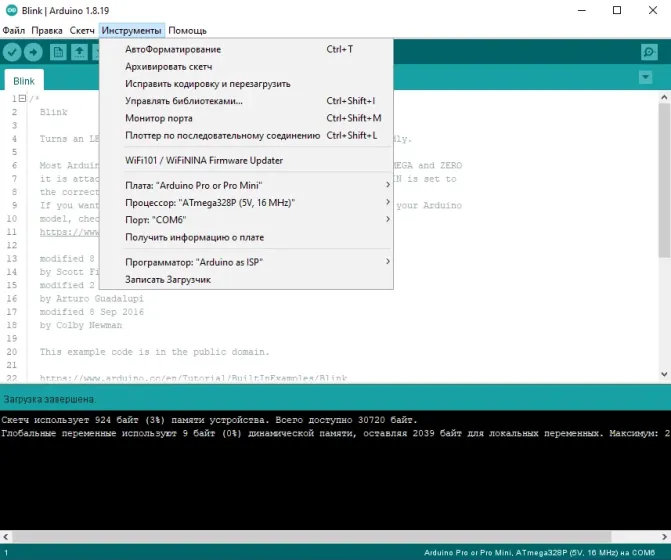

- Запустить Arduino IDE и выбрать следующие настройки:
Инструменты -> Плата -> Arduino Pro or Pro Mini
Инструменты -> Процессор -> ATmega328P (5V, 16 MHz)
Инструменты -> Порт -> %COM Порт у CH341A%
Инструменты -> Программатор -> Arduino as ISP
- Открыть Blink из примеров и нажать на кнопку загрузки скетча.
- Светодиод на плате Arduino должен начать мигать.
++++
